Wir konzentrieren uns auf die automatisierte Fertigung von Smart Textiles, von der textilen Fläche über die Zuleitungen bis zur elektrischen Kontaktierung der Textilien und elektronischer Komponenten.

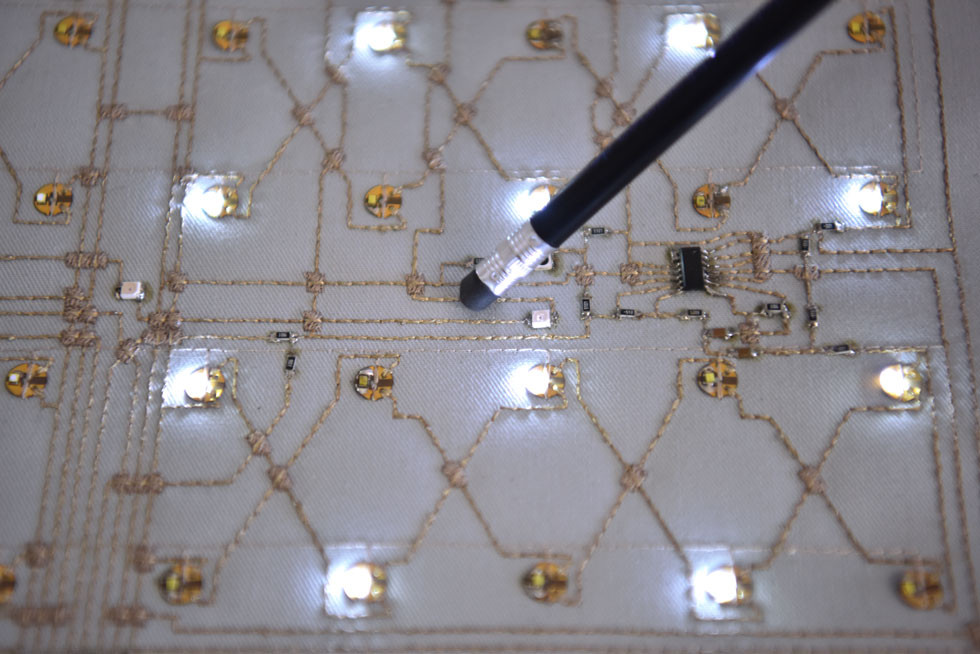

Elektronische Schaltungen können z. B. durch unsere FSD™-Technologie jetzt auf fast allen textilen Trägern in Serie gefertigt werden. Mit dieser Technologie können
- Pailletten mit LEDs oder anderen elektronischen Bauelementen frei per Stickmaschine platziert und gleichzeitig mit leitfähigem Fadenmaterial verschaltet werden.
- elektronische Komponenten der Bauform 0805 auf einer Paillette aufgebracht werden.
Diese Technologie bieten wir für leuchtende Textilien standardmäßig an.
Functional_Sequin_Device.pdf66.63 kB
Leuchtextilien
Wir fertigen und entwickeln für Sie leuchtende Textilien auf Basis
- FSD™-Technologie
- LED auf leitfähig strukturierten Textilien
- Lichtleiter
- Elektroluminenszenz
FSD – DIE LEUCHT-PAILLETTE FÜR SMART TEXTILES
FSD™ – Die Leucht-Paillette für Smart Textiles
Die FSD™-Pailletten (Functional Sequin Device) ermöglichen es, elektronische Bauteile auf nahezu allen Textilien zu platzieren. Die Funktionspailletten sind mit LEDs in der Bauform 0805 bestückt. Mithilfe einer Mehrkopfstickmaschine automatisch oder auch einfach mit der Hand angestickt, lassen sie sich frei auf einem Textil platzieren und gleichzeitig mit einem leitfähigen Faden elektrisch verbinden und verschalten.
Was sind die Vorteile der Leucht-Pailletten?
Da die Pailletten bereits mit LEDs bestückt sind, müssen Anwender die LEDs nicht selbst auf die Textilien löten. Zudem lassen sich die Leucht-Pailletten leicht mit einem leitfähigen Garn verschalten, sodass Anwender keinen unflexiblen, harten Draht als Leiter in das Textil als Leiter einbringen müssen. Durch das Aufsticken der Leucht-Paillette bleibt das Leuchttextil flexibel und weich und behält somit den Tragekomfort.
Für welche Anwendungen eignen sich die FSD™-Pailletten?
Die FSD™-Pailletten eignen sich für elektronische Schaltungen auf Textilien, beispielsweise zur Herstellung von
- Leuchtenden Textilien in Warnbekleidung oder in der Modeindustrie
- Smarte Kleidung mit LEDs im Sport- oder im Wellnessbereich
- Leuchtende Gardinen, Taschen, Gürtel u.v.m.
- Ambientebeleuchtung von Automobilinterieur oder Möbelstoffe
Wo kann ich die FSD™-Pailletten kaufen?

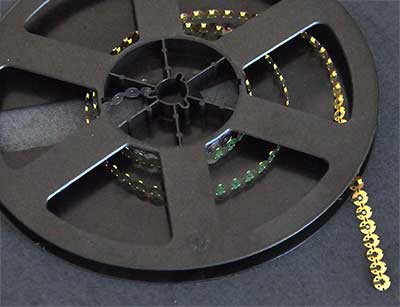

Die FSD™-Pailletten sind sowohl als handelsübliche Paillettenrollen als auch in einem Experimentierset Textiles Leuchten erhältlich.
Sowohl die Paillettenrollen als auch das Experimentier-Set Textiles Leuchten können Sie per
Für wen eignet sich das Experimentier-Set Textiles Leuchten?
Mit dem Experimentier-Set Textiles Leuchten können Anwender selbst testen, wie sich elektronische Bauteile mithilfe der FSD™-Pailletten einfach auf Textilien aufsticken lassen. Das Material im Experimentier-Set Textiles Leuchten reicht, um 3 LEDs auf Textil aufzusticken. Damit eignet sich das Set beispielsweise für
- Forschungs- und Entwicklungsabteilungen für Versuche an Smart Textiles
- Tüftler, Bastler und Maker mit Interesse an smarten Textilien

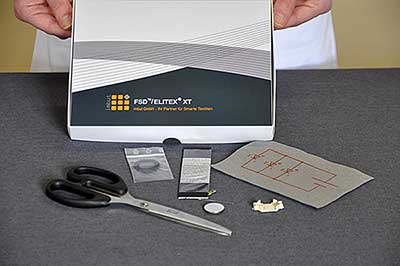

Was ist im Experimentier-Set Textiles Leuchten enthalten?
- Ein Vlies als textiles Trägermaterial
- Eine Nähnadel
- ELITEX® XT leitfähiger Stickfaden
- 3 FSD Pailletten jeweils mit LEDs bestückt
- Nicht leitfähiger Faden
- Ein Knopfzellenhalter
Was benötige ich außerdem für das Experiment textiles Leuchten?
Neben dem Experimentier-Set Textiles Leuchten benötigen Sie eine Knopfzelle CR 2032 sowie eine Schere.
Wie benutze ich das Experimentier-Set Textiles Leuchten?
Sehen Sie im Video-Tutorial, wie Sie mit dem Experimentier-Set Textiles Leuchten LEDs auf ein Textil aufsticken können.
Was sind Varianten und Anwendungsmöglichkeiten von FSD™-Pailletten?
Die Pailletten lassen sich nicht nur mit LEDs bestücken, sondern auch mit anderen Bauteilen der Bauform 0805, wie beispielsweise Sensoren. Zudem lässt sich die Paillettenform verändern, sodass sich auch größere Bauteile platzieren lassen. Wir beraten Sie gern!
Textile Kontaktierung
Kontaktierungsbänder als Stromzuleitung für unterschiedliche Einsatzgebiete
- variable Bandbreite zwischen 5 mm und 50 mm
- anwendungsspezifischer elektrischer Widerstand zwischen 0,04 Ω/m und 10 Ω/m
- Materialbasis sind leitfähige Fäden und Drahtlitzen in Kombination mit textilen Garnen
Leitfähiges eWeb-Kontaktierungslösung für leitfähige textile Flächen
- unterschiedliche Breiten bis 45 cm
- unterschiedliche Temperaturbereiche
E-WEB – FLEXIBLE ELEKTRISCHE VERBINDUNG FÜR SMART TEXTILES

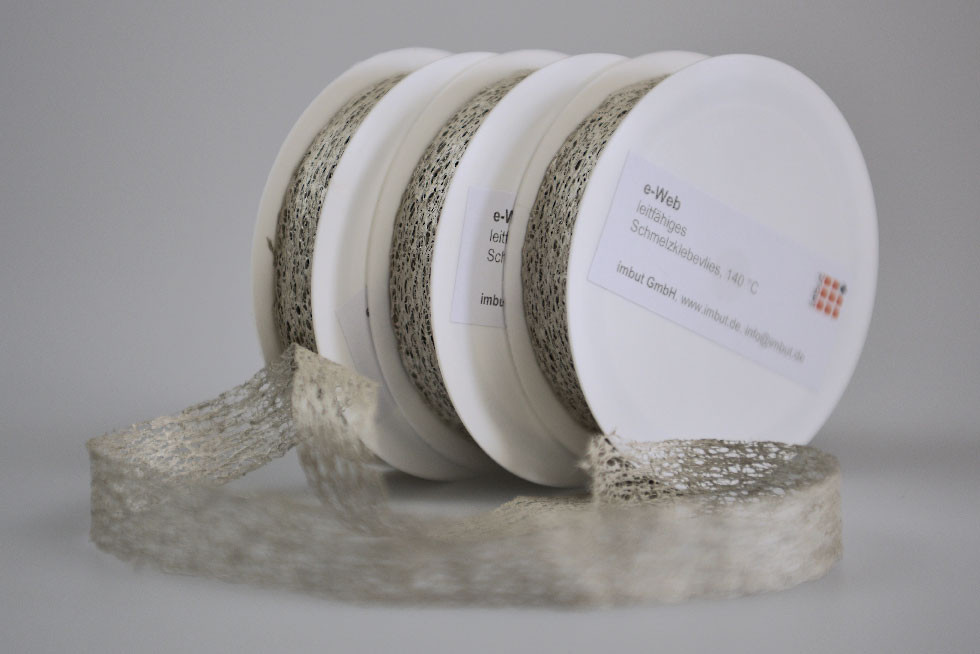

e-Web – flexible elektrische Verbindung für Smart Textiles
Das e-Web ist ein elektrisch leitfähiges Klebevlies und stellt eine flächige elektrische Verbindung her. Damit können Anwender leitfähige Textilstrukturen untereinander, aber auch mit leitfähigen Folien, elektronischen Bauelementen und Anschlusskabeln auf textilen Leiterbahnen verbinden. Außerdem ermöglicht die flächige Kontaktierung beispielsweise die elektrische Verbindung textiler Heizstrukturen und somit ein gleichmäßiges Erhitzen eines Heiztextils.
Welche Vorteile hat das e-Web?
Das e-Web macht ein Crimpen, Nieten oder Schrauben von elektrischen Verbindungen überflüssig. Anwender benötigen lediglich ein Bügeleisen, um die elektrische Verbindung herzustellen. Dabei bleibt die Verbindungstelle weich und flexibel und erhöht damit den Komfort von Smart Textiles.
Für welche Anwendungen eignet sich das e-Web?
Das e-Web eignet sich für elektrische Verbindungen in flexiblen Materialen, beispielsweise zur Herstellung von
- Smarten Kleidungsstücken im Sport- oder Wellnesbereich
- Gleichmäßig beheizbaren Textilien im Outdoor- und Freizeitbereich
Wo kann ich das e-Web kaufen?
Das e-Web ist sowohl als Meterware in unterschiedlichen Breiten bis 45 cm und unterschiedliche Temperaturbereiche, als auch in einem Experimentier-Set Textiles Heizen erhältlich.
Sowohl die Meterware als auch das Experimentier-Set Textiles Heizen können Sie per
Für wen eignet sich das Experimentier-Set textiles Heizen?
Mit dem Experimentier-Set Textiles Heizen können Anwender selbst testen, wie das e-Web die elektrische Verbindung herstellt. Das Material im Experimentier-Set für textiles Heizen reicht, um eine elektrische Verbindung herzustellen. Damit eignet sich das Set beispielsweise für
- Forschungs- und Entwicklungsabteilungen für die Herstellung von Smart Textiles
- Tüftler, Bastler und Maker mit Interesse an smarten Textilien

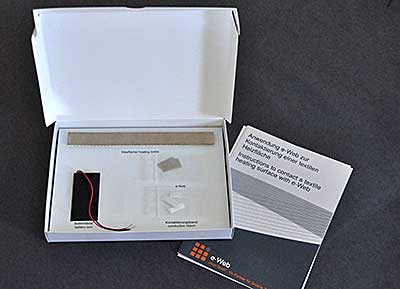

Was ist im Experimentier-Set für textiles Heizen enthalten?
- 4 Stück 20 x 5 mm e-Web
- 4 Stück 20 x 5 mm Kontaktierungsband
- 1 Batteriebox
- 1 Stück (190 x 20 mm) textile Heizfläche
- 1 Anleitung für das Experiment
- 1 Produktdatenblatt zum e-Web

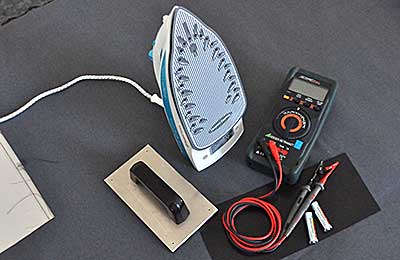

Was benötige ich außerdem für das Experiment Textiles Heizen?
Neben dem Experimentier-Set Textiles Heizen benötigen Sie
- Ein Stück Teflon-Folie oder Backpapier
- Ein Bügeleisen
- Einen Gegenstand, um Druck auf die Kontaktstelle auszuüben, während diese abkühlt
- Ein Multimeter
- Zwei AA Batterien
Wie benutze ich das Experimentier-Set textiles Heizen?
Sehen Sie im Video-Tutorial, wie Sie mit dem Experimentier-Set Textiles Heizen ohne Crimpen, Nieten oder Schrauben eine flächige elektrische Verbindung herstellen.
Heiztextilien
- Bänder
- Breitgewebe
- Gewirke, 3D-Gewirke
- Seilkonstruktionen

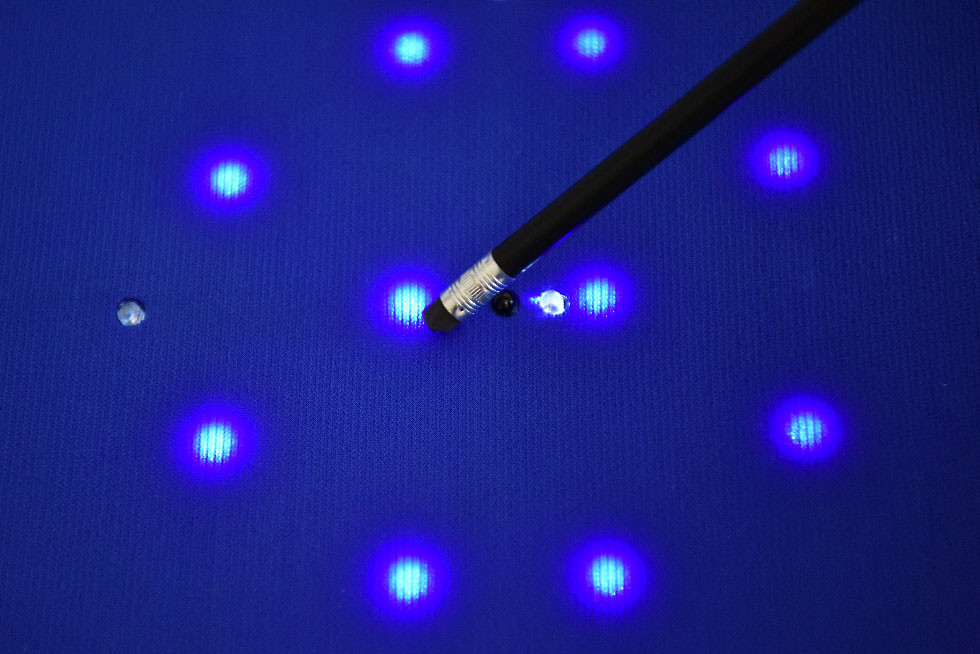

Elektroden / Sensoren
- Elektroden/Sensoren für medizinische Anwendungen
- flexible Sensoren z. B. für Feuchtigkeit, Druck, Temperatur
